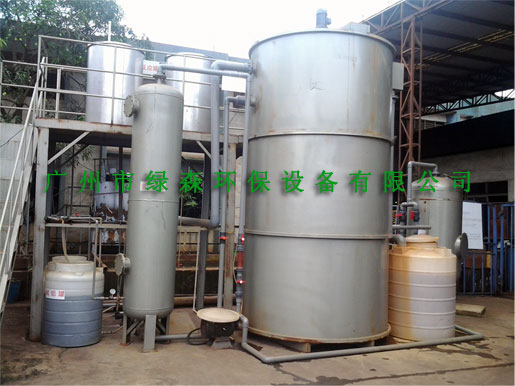

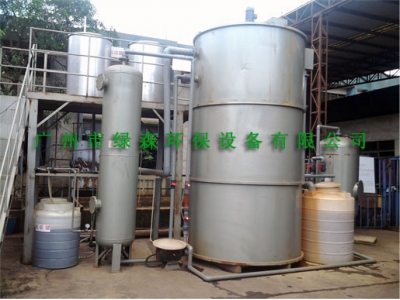

溶氣氣浮機該公司生產過程中產生少量含油廢水，該化學需氧量COD、懸浮物SS含量高。若不經處理，直接排入水體（江、河、湖、海和地下水）和土壤，將使水體和土壤受到嚴重污染，從而影響原有的自然生態。

我公司受委托，編制該項目的污水治理改造工程設計方案，并為該項目工程有關技術問題提供相應的咨詢服務。

1．2  設計原則

（1）、嚴格執行國家有關環境保護的各項規定，確保出水指標達到國家及地方有關污染物排放標準。

（2）、采取目前國內成熟、 實用的處理工藝， 穩定可靠地達到治理目標要求。

（3）、在上述前提要求下，做到投資少、運行費用低。

（4）、技術路線簡單明了，操作管理方便。

（5）、因地制宜，在現有的場地上建設一座外形美觀，與周?chē)ㄖ锵鄥f(xié)調的污水處理站。

1．3設計依據及標準

●《中華人民共和國環境保護法》

●《污水綜合排放標準》GB8978-96

●業主提供的相關資料

1．4設計范圍

本方案設計范圍為從進水口至清水池出水口的改造工程設計，包括污水處理的工藝、建筑、設備、管道、電氣控制等全套工程設計及施工安裝。

1．5設計目標

依據業主要求，本方案設計排放水質須符合《污水綜合排放標準》GB8978-1996一級排放標準。

（PH外，其余單位均為mg/L）

2．污水處理總體方案

2．1排水水量、水質及排放標準

（1）水量

根據業主提供資料，含油廢水的排放量約20 m3/H。

（2）進出水指標

   設計進水水質系參考相關類似污水水質及監測數據；設計出水水質執行《污水綜合排放標準》GB8978-1996一級排放標準，具體見下表：

2．2工藝流程簡圖

本方案以“隔油+氣浮”的工藝為主處理工藝，在具體的工藝設計上，我們將主要圍繞如何在現有的場地上合理布置工藝而展開，工藝流程簡圖：（見下頁）

3．廢水處理構筑物及配套設備設計

3.1主要構筑物說明

3.1.1集水池（廠家負責）

作    用：集水、調節水量水質。

有效容積：20m3

結構：地下鋼混

3.1.2隔油池

我公司研發、生產的油水分離裝置具有：

a、隔油效果好，工藝布置緊湊合理、結構嚴密，體積僅為普通平流式隔油池的一半。

b、運行穩定，適應性強、體積小、占地少， 安裝、管理、操作方便。

c、使用本裝置可將分離后的廢油單獨定期地進行收集，積聚一定量后可專門售給有利用價值的公司。

外形尺寸：L×B×H=2440Х1000Х1100（mm）

3.1.3氣浮池

 含油廢水

集水池

隔油池              廢油回收

溶氣罐     一體化氣浮

                                         浮渣

二沉池          污泥池

清水池          壓濾機

達標排放         泥餅外運

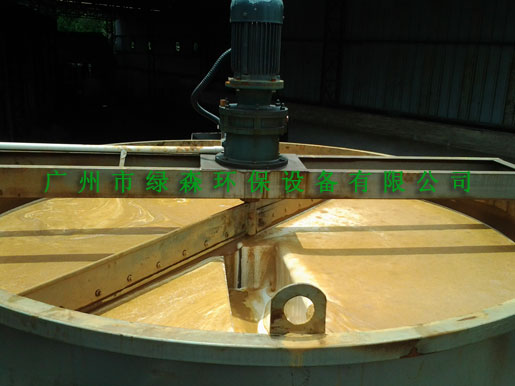

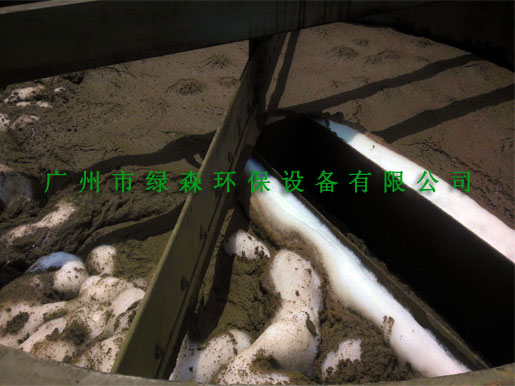

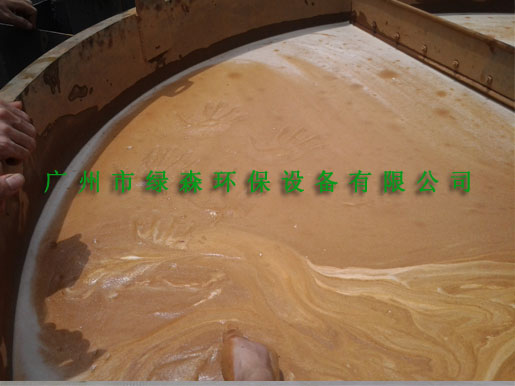

氣浮分離技術是指空氣與水在—定的壓力條件下，使氣體極大限度的溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。氣浮法具有表面負荷率高，可能達到12m3/（m2.h）、停留時間短、基建投資低等特點，懸浮物去除率達80％以上。
